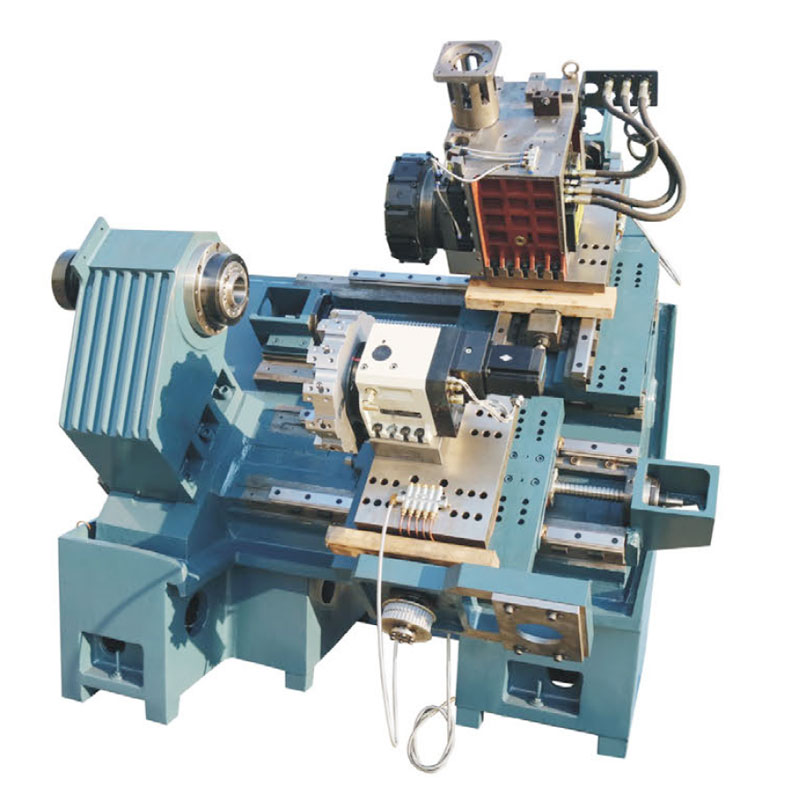

-gp-34t.jpg)
Product Size
| It e m | s i z e | GP-34T | |||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ450 | |||||||||||||||||||||||||
| Max.Tuming swing dia over cariage | φ160 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ300 | ||||||||||||||||||||||||||
| Max.Turing diameter | φ150 | ||||||||||||||||||||||||||
| Max.Processing length | 170 | ||||||||||||||||||||||||||
| Max.Processing length | 130 | ||||||||||||||||||||||||||
| Max.X/Z axis | Xi/Xz axis | 150/120 | |||||||||||||||||||||||||
| Z₁/Z₂axis | 330/330 | ||||||||||||||||||||||||||
| Feed screw | Xt/X₂axis ball-screw | 3210-C3 | |||||||||||||||||||||||||
| Z:/Zzaxis ball screw | 3210-C3 | ||||||||||||||||||||||||||
| Bed slant angle | 45° integral casting bed | ||||||||||||||||||||||||||
| Linear guide's span | 362 | ||||||||||||||||||||||||||
Spindle | Max,spindle speed | 4500 | |||||||||||||||||||||||||
| Spindle through-hole diameter | φ62 | ||||||||||||||||||||||||||
| Spindle nose size | A2-6 | ||||||||||||||||||||||||||
| Taper of hole | MT6 | ||||||||||||||||||||||||||
| (kW)Recommend the spindle motor power | 7.5 | ||||||||||||||||||||||||||
| hydraulic chuck or collet chuck | 8 INCH | ||||||||||||||||||||||||||
