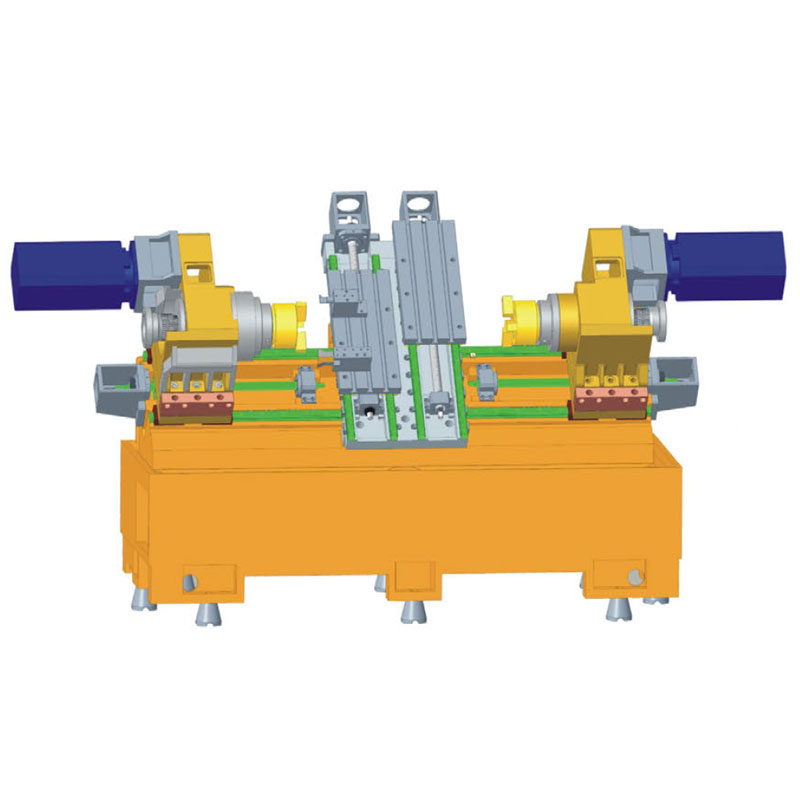

45° double mechanical spindle double turning and milling compound light machine (line rail))GP-36PPSS
Product Size
| Item | SIze | GP-36PPSS | ||||||||||||||||||||||||||
| Working range | Max.Turning diameter over bed | φ500 | ||||||||||||||||||||||||||
| Max.Turning swing dia.over carriage | φ190 | |||||||||||||||||||||||||||
| Max.Turing diameter | φ360(disk type) | |||||||||||||||||||||||||||
| Max.length between both chucks | 750 | |||||||||||||||||||||||||||
| Max.Processing length | 200(unidirectional) | |||||||||||||||||||||||||||
| Max.X/Z axis trave | X1/X2 axis | 1060/1060 | ||||||||||||||||||||||||||
| Z1/Z2 axis | 400/400 | |||||||||||||||||||||||||||
| Feed screw | Control axis | 6Axis(Xu+X2+Z¹+Z2+C1+C2 | ||||||||||||||||||||||||||
| X1/X2axis ball-screw | 3210-C3 | |||||||||||||||||||||||||||
| (N·m)Recommend theX1/X2axis motor torque | >7.5 | |||||||||||||||||||||||||||
| Z1/Z2 axis ball-screw | 3210-C3 | |||||||||||||||||||||||||||
| (N·m)Recommend the Z1/Z2axis motor torque | >15 | |||||||||||||||||||||||||||
| B e d | Bed slant angle | 45° integral casting bed | ||||||||||||||||||||||||||
| PMSM electro spindle | Max.spindle speed | main 5000,back500 | ||||||||||||||||||||||||||
| Spindle through-hole diameter | main:φ56,back:φ56 | |||||||||||||||||||||||||||
| Spindle nose size | main:A2-5,back:A2-5 | |||||||||||||||||||||||||||
| (kW)Rated power | main:11.back¹1 | |||||||||||||||||||||||||||
| Hydraulic chuck or collet chuck | main:G inch,back 6 inch | |||||||||||||||||||||||||||
Product Parameters
